工作原理

冷凍式干燥機是采用冷凍除濕原理，對壓縮空氣進行 干燥的一種設備，采用高質量進口元件，性能可靠，運行 平穩、噪音低、能耗少，無基礎安裝，故應用較為廣泛。

氣路系統

壓縮空氣經高效預冷器③、蒸發器④冷卻到2℃~10℃， 進入氣水分離器⑥除去冷凝水份，最后回到高效預冷器重 熱，回收部分熱量后，得到露點穩定的壓縮空氣，并能有 效防止管路結露。

制冷劑系統

制冷劑在制冷壓縮機 內增壓后，經冷凝器 或 冷卻，再經 轉化為低溫液體進蒸發器④吸收壓縮空氣中 的熱量后汽化，經氣液分離器后進制冷壓縮機循環壓縮。

1. 風冷式前部冷卻器

2. 風扇馬達（高溫型配置）

3. 預冷器

4. 蒸發器

5. 集流式水霧分離器

6. 離心式水滴分離器

7. 保養風槍

8. 自動排水器

9. 風冷式冷凝器

10.空氣壓力表

11.低壓冷媒（溫度）表

12.毛細管或膨脹閥

13.熱氣旁通閥

14.干燥過濾器

15.高低壓保護開關

16.冷凝控制開關

17.風冷式冷凝器

18.冷媒壓縮機

19.壓縮空氣入口

20.壓縮空氣出口

21.進水口

22.出水口

23.水量調節閥

24.水冷式冷凝器

25.水冷式前部冷卻器（高溫型配置）

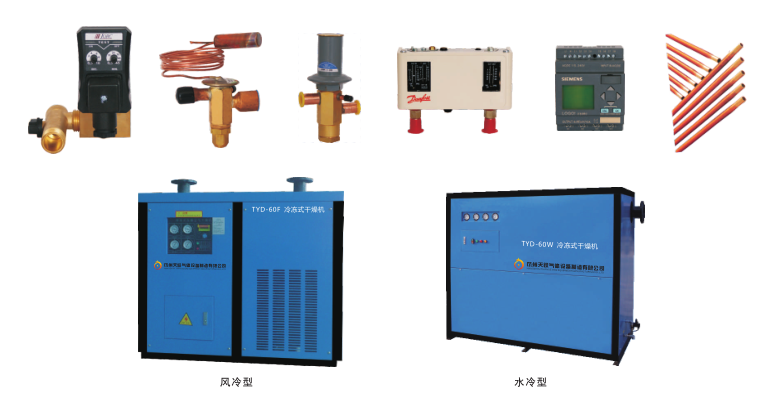

產品特點

長期使用的可靠性

科學的流程設計，除濕效果好，空氣壓降小；

高品質零部件，制冷壓縮機，制冷元件均選用國際著名品牌；

高低壓保護裝置；

設置熱氣旁通閥，負荷降低或增加時打開可關小，避免制冷 壓縮機結冰并保證露點穩定；

采用電子排水或自動排水；

能耗最低

采用優質螺紋銅管，換熱面積大，效果好；

高效預冷器回收部分冷量，高效節能；

制冷劑系統及蒸發器外表面保溫，減少冷量損失；

穩定的產品氣露點

先進的控制系統

先進的溫度控制系統；

熱氣旁通閥和熱力膨脹閥組成的雙自動平衡功能，確保露點穩定；

先進的控制系統

智能型冷干機采用德國西門子PLC控制器，可在線液晶數字顯示冷凝溫 度、蒸發溫度、進出氣溫度、露點溫度（加配露點儀）等，具有操作簡單、 自動控制、多種故障報警、溫度控制監測及遠程控制輸送等優點；

可與空壓機聯控；

操作簡便，維護簡單

電子排水器或自動排水器定時清洗；

定期用清潔風槍吹掃冷凝器（風冷型）；
